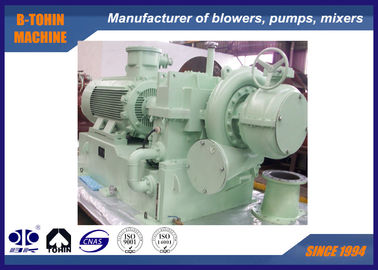

60KPA одноступенчатый центробежный воздуходувка, редукторный повышающий воздуходувка, аэратор для крупного водоочистного сооружения
О GS
Односкоростной высокоскоростной центробежный воздуходувка является новым продуктом, разработанным компанией B-Tohin Machine. Пневматические характеристики и конструктивное исполнение серии продуктов достигли передового уровня
среди аналогичных продуктов в стране и за рубежом .Воздуходувки широко используются в очистке сточных вод, металлургии,
флюидизации циркулирующего кипящего слоя в котле электростанции, десульфуризации отходящих газов, фармацевтике ,
газовом бустере и т.д.
Спецификации
|
Модель №.
|
GS160-1.6
|
|
Перепад давления на выходе
|
60KPA
|
|
Мощность двигателя
|
220KW
|
|
Производительность по воздуху
|
160м3/мин
|
|
Тип двигателя
|
380/400/415/440V, 3ФАЗЫ, 50/60HZ
|
Применение
a. Для цементной промышленности: воздуходувка для транспортировки цемента, вентиляции и т.д.
b. Для системы очистки сточных вод: воздуходувка для аэрации, воздуходувка для обратной промывки и т.д.
c. Для пневматической транспортировки: для транспортировки порошкообразных материалов, таких как мука, цемент, песок, зерно и т.д.
d. Для пылеулавливания, очистки от пыли, вентиляции на некоторых заводах, больницах, зданиях и т.д.
e. Для электростанции: транспортировка газа, увеличение кислорода, вентиляция, очистка от пыли и т.д.
Ключевые технологии
|
1. Устройство направляющего аппарата на входе
- положение——перед рабочим колесом воздуходувки
- Функция——Не только для регулировки производительности воздуходувки в пределах 45% - 100%, но и для обеспечения максимальной эффективности воздуходувки в пределах диапазона регулировки, особенно при отклонении рабочих параметров от расчетных данных (низкая температура или низкое давление).
- Регулировка——автоматическое или ручное управление нажатием сенсорного экрана на блоке управления воздуходувки. При автоматическом режиме работы направляющий аппарат регулируется электроприводом с заданным соотношением после получения сигнала 4-20 мА постоянного тока, а при ручном режиме или в условиях технического обслуживания аппарат регулируется вручную.
|
 |
|
2. Проверенная конструкция спирального корпуса
Надежные пневматические характеристики, высокая эффективность, многовариантная эффективность 85%.
|
|
|
3. Высокоэффективное рабочее колесо
- Кривая рабочего колеса выбирается на основе моделирования рабочих условий на компьютере и лучше соответствует фактическому потоку газа.
- Изготовлено из авиационного алюминиевого сплава или нержавеющей стали, открытого типа с обратным изгибом (минимальный угол наклона 6 градусов), поверхность тонко обработана.
|
|
|
4. Конструкция повышающего редуктора и подшипники высокой надежности
- Редуктор имеет горизонтальную разъемную конструкцию, спиральный корпус соединен с нижним корпусом и отделен от верхнего корпуса, что сокращает время, необходимое для снятия крышки корпуса.
-
Высокоскоростной вал использует технологию дисковой упорной муфты, высокая эффективность и низкие механические потери подтверждены контактным способом.
- Эллиптический (смещенный) подшипник используется для большого зубчатого колеса, подшипник с наклонными сегментами для высокоскоростного зубчатого колеса.
- Вал воздуходувки и редуктора изготовлены из термообработанной кованой стали и правильно отшлифованы. Каждая горизонтальная критическая скорость находится в пределах ±15% от нормальной скорости, а скорость резонанса кручения находится в пределах ±10% от рабочей скорости, все вращающиеся части динамически сбалансированы.
- Повышающий редуктор имеет параллельную винтовую передачу с цельным малым зубчатым колесом и вращающимся валом.
-
Изготовлено из кованой легированной стали с поверхностной закалкой и прецизионной шлифовкой, индекс срока службы зубчатого колеса составляет не менее 1,8.
|
|
|
5. Высокоточная зубчатая передача
- Используется зубчатое колесо более высокого класса качества
- Класс точности зубчатого колеса стабилизирован на уровне ISO1328 5~4
- Класс точности может достигать 3.
- Класс точности соответствует стандарту AGMA или DIN
|
|
|
6. Соединение рабочего колеса и высокоскоростного вала
- Используется тип соединения с прямым шпоночным пазом (штифтом) и треугольным валом
- Максимальная передаваемая мощность достигает 3000 кВт.
- Удобство сборки и разборки без повреждения деталей
|
|
|
7. Высокопроизводительные уплотнения
- Материал уплотнений - сплав мягкой текстуры. (используется спиральное уплотнение)
- Надежная работа, длительный срок службы
- Отсутствие утечек
- Низкая стоимость обслуживания, удобство замены
- Снижение энергопотребления за счет отсутствия трения
|
Результаты эксплуатации
- Самая выдающаяся особенность воздуходувок GS - энергоэффективность.
С 1 марта 2009 года мы начали пробную эксплуатацию одной воздуходувки (модель: GS160) на очистных сооружениях Qiting.
По сравнению с двумя роторными воздуходувками производительностью 80м3/мин и мощностью двигателя 132кВт, которые использовались ранее, ежемесячная экономия составляет 30000 юаней после использования одноступенчатого высокоскоростного центробежного воздуходувки GS, хотя он работает не на полную мощность.
Полностью автоматическое управление с записью всех неисправностей, более удобное для оператора
Другие фотографии установки:
Сборочный чертеж комплекта воздуходувки
Стандартная комплектация
1. Основной корпус воздуходувки
2. Направляющий аппарат на входе
3. Входной глушитель
4. Гибкое соединение из нержавеющей стали
5. Высокоскоростной редуктор
7. Выпускной клапан
8. Обратный клапан
9. Основание
10. Система смазки
11. Блок управления ПЛК
12. Двигатель
